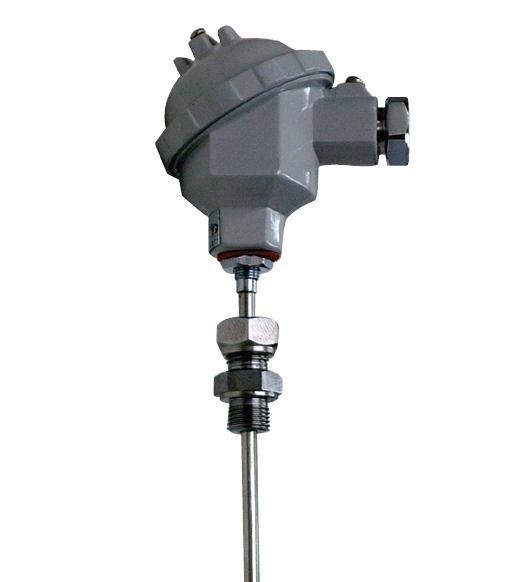

1、通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、特 點
·熱響應時間少，減小動態誤差；
·可彎曲安裝使用；
·測量范圍大；
·機械強度高，耐壓性能好；
3、工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會(huì )產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、技術參數
| 型 號 |
WZPK-136/WZPK2-136
WREK-236/WZPK2-236
WRNK-436/WZPK2-436
|
WZPK-166/WZPK2-166
WREK-266/WZPK2-266
WRNK-466/WZPK2-466
|
WZPK-176/WZPK2-176
WREK-276/WZPK2-276
WRNK-476/WZPK2-476
|
WZPK-196/WZPK2-196
WREK-296/WZPK2-296
WRNK-496/WZPK2-496
|
| 分度號 | Pt100 | Pt100 | Pt100 | Pt100 |
| 測量范圍 | -200～+500℃ | -200～+500℃ | -200～+500℃ | -200～+500℃ |
| 精度等級 | A級，B級 | Ⅰ級，B級 | A級，B級 | A級，B級 |
| 測量端形式 | 單支，雙支 | 單支，雙支 | 單支，雙支 | 單支，雙支 |
| 接線方式 | 3線制或4線制 | 3線制或4線制 | 3線制或4線制 | 3線制或4線制 |
| 過程連接 |
卡套螺紋M12×1.5
M16×1.5
卡套法蘭
|
卡套螺紋M12×1.5
M1×1.5
卡套法蘭
|
卡套螺紋M12×1.5
M16×1.5
卡套法蘭
|
卡套螺紋M12×1.5
M16×1.5
卡套法蘭
|
| 插入長度 |
100,150,200,300
400,500,750,1000
|
100,150,200,300
400,500,750,1000
|
100,150,200,300
400,500,750,1000
|
100,150,200,300
400,500,750,1000
|
| 保護管材料質 |
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
| 接線盒材質 | 鑄鋁合金不銹鋼 | 聚碳酸脂 | 聚碳酸脂 | |
| 防護等級 | IP65 | IP54 | IP54 | IP54 |
| 電氣出口 |
M20*1.5
1/2〞NPT
|
|||
| 附加選項 | 帶一體化溫度變送器 | |||
| 備注 | 1)帶一體化溫度變送器的型號后加B,例WRNK-230，訂貨時須注明測量范圍 | |||
