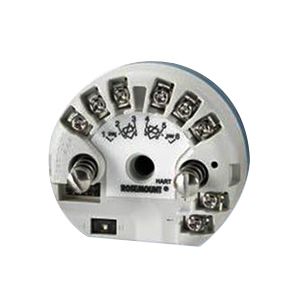

644智能溫度變送器
發布日期:2018-07-02  瀏覽次數:0

NAMUR NE 21標準
644 HART變送器符合NAMUR NE21 等級要求。
2、自標定
通過將動態測量結果與極其穩定和精確的內部標準元件進行比較，變送器模／數轉換測量電路為每次溫度更新進自動標定。
3、振動影響
644 型達到下列技術規格，但對性能無影響：頻率振動
10 至60 Hzo 之1 mm 位移60 至500 Hz 39 峰值加速度
4、傳感器連接644 型傳感器接線圖
2線電阻式溫度3線電阻式溫度4線電阻式溫度熱電偶和毫伏檢測器和歐姆表
羅斯蒙特有限公司為所有單個元件電阻式溫度檢測器提供4 線傳感器。通過斷開不需要的引線并用絕緣帶絕緣，可以利用這些3 線組態的電醒式溫度檢測器。
5、穩定性
對于電阻式溫度檢測器和熱電偶，24個月內變送器穩定性將達到：±0 . 15 ％讀數，或0.15 ℃ （以較大者為準）
四、技術規格
1、資源塊
資源塊包含變送器物理信息，包括：可用內存、制造標識、設備型號、軟件標牌和******標識符。
2、轉換塊
轉換塊包含實際溫度測量數據，包括傳感器1 和終端溫度。包括下列信息：傳感器型號和組態、工程單位、線性化、重新測距、阻尼、溫度校準和診斷。
3、LCD 塊
LCD塊用于配置本地顯示器（如果正在使用LCD顯示器）。
模擬輸人（Al )
處理測量數據使之在現場總線段上可用
允許有過濾、報警和工程單位變更。
4、PIO 塊
變送器的控制功能通過變送器中的一個PIO 功能塊實現。PIO 塊可以用于在現場執行單個環路、級聯或前饋控制。即時功能塊
所有變送器所使用的功能塊都是即時的，即：功能塊總數只受變送器中可用物理內存的限制。因為只有即時塊才能使用物理內存，所以只要不超出物理內存存儲容量，在任何給定時間內都可以使用任一功能塊組合。
5、啟動時間
當阻尼值設置為O 秒時，在變送器電源接通后20 秒內達到技術規格范圍內的性能。
6、狀態
如果自診斷系統檢測出傳感器被燒毀或變送器有故障，將相應更新測量狀態。狀態也可將PIO 輸出值發送至一個安全數值。電源用標準的現場總線電源為基金會(huì )現場總線供電。變送器運行時，電壓為9 至32 VDC ，******電流為11mA 。變送器電源端子額定電壓為42.4 VDC 。
7、報警
模擬輸人（Al ）功能塊可讓用戶采用不同的優先級和滯后設置將報警組態成：高一高、高、低或低一低模式。備用鏈路活動調度器（LAS )
變送器可用作裝置鏈路主機，即：如果當前鏈路主機發生故障或者從網段拆除，變送器可作為鏈路活動調度器發揮作用。用主機或其他組態工具將應用調度時間表下載至鏈路主機裝置。在無鏈路主機情況下，變送器將申請充當鏈路活動調度器并******控制網段。
8、現場軟件升級
在現場可輕松對配有基金會(huì )現場總線用于644 型的軟件進行升級。通過將應用軟件裝人設備內存中，用戶可以充分利用軟件增強功能。
五、羅斯蒙特4-20mA/HART 技術規格
1、通訊要求
變送器電源端子額定電壓為42.4V dc 。HART通訊裝置要求環路電阻在250 至1 100歐姆之間。當在變送器端子的電壓低于12Vdc 時，644 HART 設備不進行通訊。
2、電源
HART設備需要外部電源。變送器運行時，變送器端子電壓在12 . 0 至42 . 4 Vdc 之間，負載電阻在250 至660 歐姆之間。最小17.75Vdc 的電源要求負載是250 歐姆。變送器電源終端額定值為42.4vdc 。
******負載為40.8x （電壓-12.0)
3、硬件和軟件故障模式
644型具有軟件驅動報警診斷功能。當微處理器軟件發生故障時，則設計獨立電路以提供備份報警輸出。用戶可通過使用故障模式開關來選擇報警方向（高／低）。如果出現故障，開關位置決定驅動輸出的方向（高或低）。開關將信息饋人至數／模（D / A ）轉換器，即使在微處理器發生故障時，該轉換器也能驅動正確的報警輸出。變送器在故障模式下驅動輸出所需的數值取決于其是否配置成標準、自定義，還是符合NAMUR運行。
4、自定義報警和飽和電平
采用選項代碼Cl ，報警和飽和電平的自定義工廠組態可用于有效值。這些值也可以在現場使用日AR 丁通訊裝置進行組態。啟動時間當阻尼值設置為O 秒時，在變送器電源接通后5 秒內達到技術規格范圍內的性能。
耐瞬變電壓保護
羅斯蒙特470 型可以防止因雷電、焊接或重型電氣設備而引起的瞬變感應對變松器造成損壞。
5、組態
變送器組態
變送器可采用用于HART或基金會(huì )現場總線（參見標準基金會(huì )現場總線組態）的標準組態設置。通過    Fisher - Rosemount系統DeltaV？、AMSinside或其他基金會(huì )現場總線主機或組態工具，可在現場改變組態設置和塊組態。
6、自定義組態
訂購時應指定自定義組態。，該組態必須對所有傳感器都相同。下表列出了指定自定義組態的所需要求。
