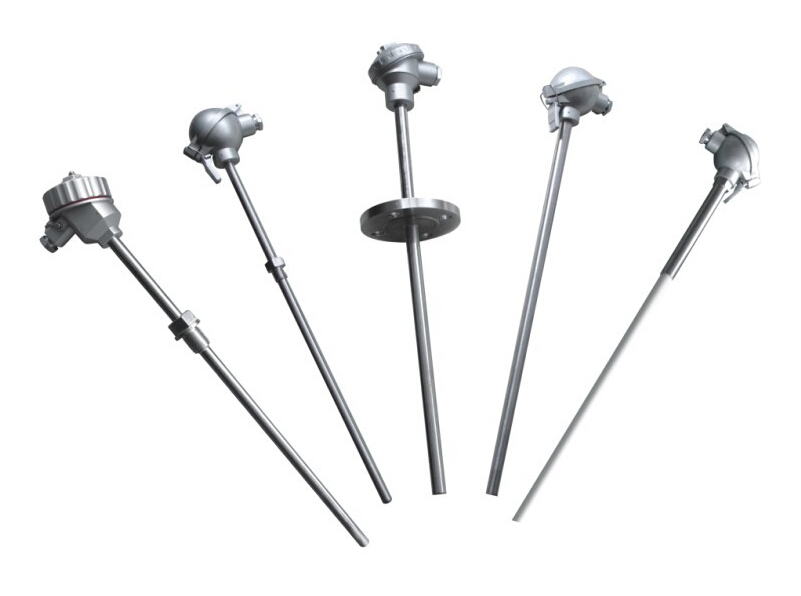

產品名稱:裝配式熱電偶 規格型號: WR系列 產品類別:溫度儀表 產品簡介:工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
◇ 工作原理 熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會(huì )在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。 熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。 備注：關于本型號具體技術要求（如長度、螺紋或法蘭接等）可與公司洽詢。
◇測量范圍和允許誤差
|
熱電偶類別 |
代號 |
分度號 |
測量范圍℃ |
允許偏差△t℃ |
|
鉑銠30—鉑銠6 |
WRR |
B |
0～800 |
±1.5℃或±0.25%t |
|
鉑銠10—鉑 |
WRP |
S |
0～1600 |
±1.5℃或±0.25%t |
|
鎳鉻－鎳硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.75%t |
|
鎳鉻－銅鎳 |
WRE |
E |
0～800 |
±2.5℃或±0.75%t |
◇型號表示WR□－□□□
|
W |
溫度儀表 |
|
R |
熱電偶 |
|
□熱電偶材料 |
R）鉑銠30－鉑銠6 |
|
P）鉑銠10－鉑 |
|
|
N）鎳鉻－鎳硅 |
|
|
E）鎳鉻－銅鎳 （鎳鉻－康銅） |
|
|
□安裝固定形式 |
1）無固定式裝置式 |
|
2）固定螺紋式 |
|
|
3）活動式法蘭 |
|
|
4）固定法蘭式 |
|
|
5）活動法蘭角尺形式 |
|
|
6）固定螺紋錐形 保護管式 |
|
|
□接線盒形式 |
2）防濺式 |
|
3）防水式 |
|
|
4）隔爆式 |
|
|
□設計序號 |
0）ø16mm保護管 |
|
1）ø25mm保護管（雙層套管） |
|
|
2）ø16mm高鋁質管（單層套管） |
|
|
3）ø20mm高鋁質管 |
◇上限溫度絕緣電阻熱電偶的上限溫度絕緣電阻應不小于下表現定：
|
上限溫度tm℃ |
試驗溫度t℃ |
電阻值MΩ |
|
100≤tm＜300 |
t=tm |
10 |
|
300≤tm＜500 |
t=tm |
2 |
|
500≤tm＜850 |
t=tm |
0.5 |
|
850≤tm＜1000 |
t=tm |
0.08 |
|
1000≤tm＜1300 |
t=tm |
0.02 |
|
tm＞1300 |
t=1300 |
0.02 |
