概述：

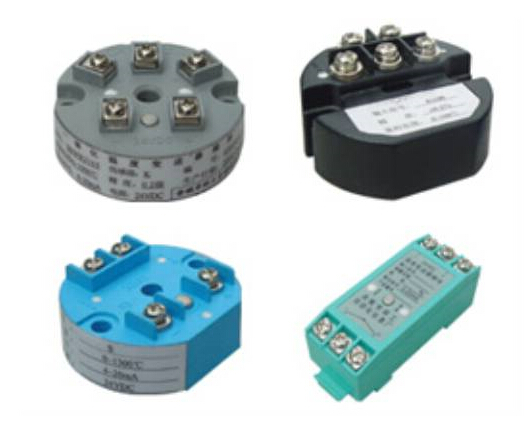

SBW系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10 mA、的輸出信號。
該變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
技術參數：
1、 輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻： Pt100、Cu100、Cu50（三線制、四線制）。智能
型溫度變送器的輸入信號可通過PC機或手持器任意設置；
2、 輸出信號：在量程范圍內輸出4～20mA直流信號，與熱電偶、熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4～20mA直流信號同時疊加符合HART標準協議通信信號；隔離式溫度變送器，輸入與輸出相隔離，隔離電壓0.5KV，增加了抗共模干擾能力，更適合于計算機連網使用；
3、 基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、 接線方式：二線制、三線制、四線制；
5、 顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型12V～35V，智能型12V～45V，額定工作電壓為24V；
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12), 例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a: 環境溫度-25～80℃（常規型）
-25～70℃ （數顯型）
-20～75℃ （智能型）
b：相對濕度：5%～95%
c：機械振動f≤50Hz，振幅≤0.15mm
d：無腐蝕氣體或類似的環境；
9、溫度影響系數：δ≤0.05%/℃；
主要特點：
1.采用硅橡膠或環氧樹脂密封結構,因此耐震、耐濕、適合在惡劣的現場境中安裝使用;
2.現場安裝在熱電偶、熱電阻的接線盒內使用,直接輸出4～20mA、0～10 mA、的輸出信號。這樣既節約了昂貴的補償導線費用,又提高了信號遠距離傳輸過程中的抗干擾能力;
3.熱電偶變送器具有冷端溫度自動補償功能;
4.精度高、功耗低，使用環境溫度范圍寬,工作穩定可靠;
5.適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構,也可以作為功能模塊安裝在檢測設備中和儀表盤上使用;
6.智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護等功能;
7.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向,并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例;
工作原理：
熱電偶或熱電阻傳感器反被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡(luò )，該網絡(luò )包含調零和熱電偶補償等相關電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器算處理后以4～20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
