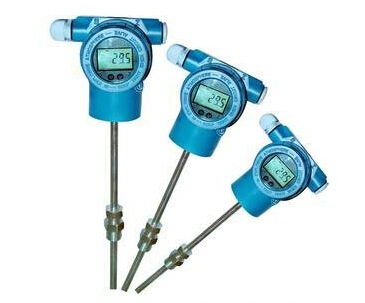

SBW顯示變送一體化溫度變送器具有普通一體化溫度變送器的基本功能，它將溫度傳感元件（熱電阻或熱電偶）與信號轉換放大單元有機集成在一起，除輸出與溫度成線性的4-20mA信號之外，同時具有現場指示或顯示功能。

SBW一體化溫度變送器具有堅固美觀的外殼，雙層結構，3位半LCD或LED顯示，也可選0-100%指針指示，內部電路采用大規模集成電路、信號穩定，顯示清晰，對現場校表、巡表十分方便。本儀表分普通型、隔爆型兩種。

特點：

l信號準確、可遠傳（******1000米）

l精度高、抗干擾、長期穩定性好、免維護

l變送器可以現場顯示測量

l量程：-200℃～1600℃；常規精度：± 0.25%

工作原理：

溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，送出與量程相對應的4-20mA電流信號。

技術指標：



項目	技術指標
熱電阻測溫范圍	-200～450℃；-50～150℃
熱電偶測溫范圍	0℃-1200℃； 0℃-800℃； 0℃-1600℃0℃-1600℃
測量精度	<熱電阻>±0.25%； ± 0.5%； <熱電偶> ± 0.75%
輸出信號 溫漂	4-20mA ±0.025%/℃
時漂	每年小于±0.5%
環境溫度	-10～85℃
供電電壓	24VDC±10%
負載能力	0-500Ω
顯示范圍	-1999～1999
防護等級	IP65
隔爆等級	dIIBT4
保護管材質	1Cr18Ni9Ti或陶瓷或鋼玉管



使用與校準：

DC24V電源通過屏蔽電纜給變送器供電，“V+”接24VDC的正極，“V-”接負極，這兩根線同時輸出4-20mA標準信號，用來串接負載。“Z”為零點調整電位器，“S”為滿度調整電位器。所有電位器在出廠以前按用戶要求已經校好。使用中，因線阻、環境溫度等因素影響而產生誤差時，只需微調零點電位器“Z”即可校正。
